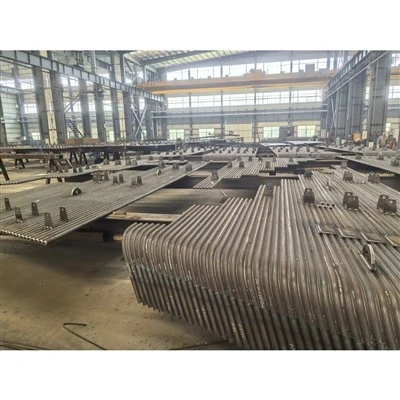

Cevni snop toplotnega izmenjevalnika, predgrelnik zraka

1: cevni snop toplotnega izmenjevalnika, predgrelnik zraka



1. Opredelitev izdelka


Industrijski predgrelnik zraka je kritična naprava za-ogrevalno površino, ki je vgrajena v kotle CFB. Postavljen je za ekonomizatorjem in rekuperira odpadno toploto iz izpušnih dimnih plinov za predgretje primarnega in sekundarnega zraka za zgorevanje, kar poveča splošno toplotno učinkovitost in zmanjša porabo goriva.



2. Postopek izdelave izdelka


1): Priprava surovin: Visoko{1}}plošče iz ogljikovega jekla in korozijsko-odporne zlitine so pregledane in natančno-razrezane z avtomatsko CNC lasersko opremo.

2): Oblikovanje cevi in ​​plošč: Cevi so hladno-vlečene in upognjene na natančne radije, medtem ko so plošče ohišja preluknjane in oblikovane za modularno sestavljanje.

3): Varjenje in sestavljanje: Robotsko varjenje pritrjuje cevne snope na glavne plošče, kar zagotavlja strukturno celovitost,-odporno proti puščanju pod toplotno obremenitvijo.

4): Preizkušanje in premazovanje: enote so podvržene preskusu hidrostatičnega tlaka in proti-korozijskemu peskanju, čemur sledi visoko{2}}industrijski premaz pred pakiranjem za izvoz.



3. Aplikacije izdelkov


1): Integracija kotla CFB: nameščena v kanalu zadnjega dimnika za zajemanje preostale toplote iz izpušnih plinov pred vstopom v vrečasti filter.

2): Termoelektrarne: zvišuje temperaturo zgorevalnega zraka za stabilizacijo vžiga in povečanje učinkovitosti zgorevanja v komunalnih kotlih.

3): Industrijska proizvodnja pare: uporablja se v težkih proizvodnih obratih in ko-elektrarnah za soproizvodnjo, ki uporabljajo premog, biomaso ali zgorevanje na več-goriv.



4. Prednosti izdelka


1): Visoka toplotna učinkovitost: maksimizira rekuperacijo odpadne toplote iz izpušnih dimnih plinov, kar znatno zniža obratovalne stroške in stroške goriva.

2): Robustna zasnova,-odporna proti puščanju: Natančno robotsko varjenje in strogi hidrostatični preskusi zagotavljajo ničelno puščanje med plinskim in zračnim tokom.

3): Odpornost proti koroziji: Materiali iz vrhunskih zlitin in zaščitni premazi prenesejo agresivno žveplo in nizko-temperaturno kislo rosišče.

4): Optimizirana dinamika pretoka: poenostavljena razporeditev cevi zmanjšuje padec tlaka, hkrati pa ohranja visoke koeficiente prenosa toplote.

5): Brezhibno naknadno opremljanje: Modularne dimenzije se ujemajo s standardnimi postavitvami kotlov CFB za hitro namestitev na -gradišču in minimalne izpade.







2: Parametri



1. Tehnične specifikacije in lastnosti izdelka



Kategorija atributa	Podrobnosti tehnične specifikacije
Ime izdelka	Predgrelnik zraka kotla CFB (cevni/ploščni tip)
Funkcija opreme	Rekuperacija toplote dimnih plinov in predgretje zgorevalnega zraka
Jedrne komponente	Cevni snopi, cevne plošče, ohišja, dilatacijski spoji
Prilagajanje	Izdelano-po-naročilu na podlagi zmogljivosti kotla in specifikacij risbe
Standardi skladnosti	ASME, ISO9001, GB/T, certifikat CE





2. Glavni parametri:



Temperatura vhoda dimnih plinov	300 stopinj – 450 stopinj
Temperatura vstopnega zraka	20 stopinj – 60 stopinj
Projektni tlak	Do 2,5 MPa (možnosti pozitivnega/negativnega tlaka)
Hitrost prenosa toplote	88% – 94% toplotna učinkovitost
Material cevi	Cortenovo jeklo, 20#, ND jeklo, nerjaveče jeklo











3: Naše tovarniške prednosti



1. Napredna toplotna zasnova in optimizacijski inženiring zagotavljata, da naši predgrelniki zraka zagotavljajo maksimalno rekuperacijo toplote in vrhunsko toplotno učinkovitost za industrijske kotle.


2. Vrhunski korozijsko-odporni materiali in strogi pregledi zvarov učinkovito preprečujejo kislo rosišče in zagotavljajo dolgoročno-zanesljivost delovanja.


3. Natančno{1}}izdelane modularne strukture in stroge proizvodne tolerance omogočajo hitro-naknadno opremljanje na lokaciji, brezhibno integracijo kanalov in krajši čas izpadov.


4. Obsežen več{1}}stopenjski nadzor kakovosti, vključno s strogim hidrostatičnim testiranjem in ne-destruktivnim pregledom, zagotavlja 100-odstotno neprepustnost-delovanje pod ekstremnimi pritiski.


5. Popolnoma prilagodljive inženirske rešitve, prilagojene natančnim specifikacijam risbe naročnika, in različne vrste goriva povečajo donosnost naložbe.





4: Pogosta vprašanja



V1: Kako se predgrelnik zraka integrira v sistem kotla CFB, prikazan na diagramu?

O: Nahaja se v zadnjem delu dolvodno od ekonomizatorja in pred vrečastim zbiralnikom prahu ter rekuperira toploto iz izpušnih dimnih plinov za predgretje vhodnega zraka za zgorevanje.


V2: Kateri materiali so izbrani za preprečevanje-nizkotemperaturne korozije v tem razdelku?

O: Običajno uporabljamo materiale,-odporne proti koroziji, kot je jeklo Corten (jeklo, odporno na vremenske vplive) ali jeklo ND, da prenese kondenzacijo žveplove kisline na hladnem koncu predgrelnika.


V3: Ali lahko izdelate nadomestne snope predgrelnikov na podlagi naših obstoječih risb obrata?

O: Da. Specializirani smo za izdelavo po meri, ki se ujema z natančnimi parametri dimenzij in zmogljivosti iz inženirskih risb strank ali fizičnih predlog.


V4: Kakšen je standardni proizvodni čas za enoto za predgretje zraka?

O: Standardna proizvodnja traja približno 5 do 9 tednov, odvisno od razpoložljivosti surovin, specifikacij cevi in ​​količine naročila.


V5: Kakšno testiranje kakovosti se izvaja pred dostavo?

O: Vse enote so pod strogim nadzorom kakovosti, vključno s preverjanjem dimenzij, spektrometrijo surovin, 100-odstotnim pregledom zvarnih šivov (NDE) in preskusom hidrostatičnega tlaka pred odpremo.
